温度计与其周围环境之间的辐射热传递可能会显著影响从温度计获得的温度读数，尤其是在要丈量气体温度时，当温度计“读到”周围表表温度高于或低于气体温度的情况下
。温度计读数的误差还受到其他成分的影响，例如温度计上的气体流快，温度计的物理尺寸和温度计主体的发射率
。 在该设备中，使用一组热电偶来丈量在环境温度下穿过导管中心的空气流的温度，同时导管壁的温度升高以使热电偶接触热辐射源
。每个热电偶通过来自加热壁的辐射获得热量，并通过与空气流的对流和沿导线的传导而损失热量
。 最终了局是热电偶的温度升高到应该丈量的气流温度以上
。 了局热电偶读数是误差
。 能够将辐射屏蔽罩搁置在管路中，以显示屏蔽热电偶与管路壁热辐射的隔离成效
。在HT16C附件中，加热器功率，空气流快，以及辐射屏蔽罩的地位可通过HT10XC基础服务单元早年置面板或者软件来节造，而HT16C这些参数必要手动来调整
。

技术细节

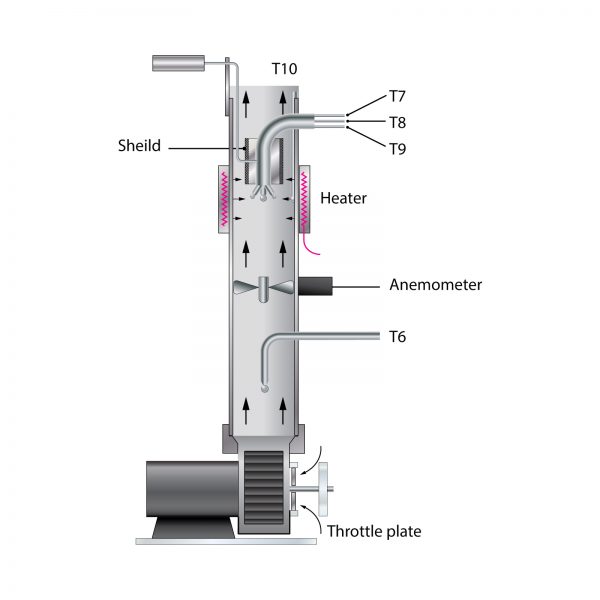

该设备蕴含一个管状金属导管，在环境温度下，空气通过电电扇垂直吹向上方
。 管路壁的一部门由带式加热器从表部加热，并向测试热电偶提供辐射源
。 在管路中装置了三个拥有分歧形状或大幼的珠子的热电偶，以演示所获得读数的差距
。 加热壁的温度能够通过扭转提供给加热器的功率来扭转
。 加热表表的现实温度是使用另一个热电偶丈量的，该热电偶已衔接到该表表
。 能够证明导管壁温度对丈量热电偶的影响
。 在加热部门的上游装置了另一个热电偶，以丈量在管路中心通过热电偶的环境空气的温度
。

能够通过调节空气流量来演示经过测试热电偶的空气快率的影响
。 在HT16C上，这是通过带电子节造的变快电扇实现的
。 在HT16上，电扇是固定快率的，带有可手动调节的节流板
。 电扇出口管路内的叶片型风快计能够丈量通过加热部门的空气快率
。 能够在热电偶上升高或降低维持在空气温度左近的防辐射罩，以显示使用防辐射罩时读数的变动
。 在HT16C上，此辐射屏蔽是由机电伺服执行器在软件节造下节造的
。 在HT16上，辐射屏蔽层是手动搁置的
。

尝试钻研

>与辐射热传递有关的误差：

  o壁温对丈量误差的影响

  o风快对丈量误差的影响

  o热电偶类型对丈量误差的影响

>削减由于辐射引起的误差的步骤：

  o使用防辐射温度计的设计

  o使用防辐射罩包抄温度计

必要附件

HT10XC推算机节造的热传递基础服务单元

运行前提

该附件通过HT10XC进行供电

HT16-A, HT16C-A: 230V / 1ph / 50Hz

HT16-B, HT16C-B: 115V / 1ph / 60Hz

HT16-G, HT16C-G: 230V / 1ph / 60Hz

表形尺寸

HT16:                    HT16C:

高: 1.22m                高: 1.19m

长: 0.30m                长: 0.49m

宽: 0.35m                宽: 0.44m

装运规格

HT16:                           HT16C:

体积: 0.1m3                          体积: 0.2m3

毛沉: 9kg                       毛沉: 15kg

订购编码

HT16-A, HT16C-A: 230V / 1ph / 50Hz

HT16-B, HT16C-B: 115V / 1ph / 60Hz

HT16-G, HT16C-G: 230V / 1ph / 60Hz

订购规格

幼型附件，用于演示热源辐射对温度丈量的影响

蕴含三个K型热电偶，在垂直风路中装置有分歧形状的磁珠
。管路底部的电扇在气缸上提供了可变的气流
。带式加热器加扰纂热电偶珠相邻的导管壁

24V 直流加热器额定功率为216W

K型热电偶可丈量上游空气温度和加热管路部门的表表温度

在推算机节造的单元上，通过变快电扇可在0-9 m / s的领域内以电子方式调骨气流，不然能够手动调节

空气流快由出风管中的叶片型风快计丈量

当热电偶与辐射源隔离时，能够在热电偶上放下辐射屏蔽罩，以提高读取精度

附件装置在PVC底板上，该底板设计成台式，无需工具即可衔接到传热服务单元

蕴含齐全的注明手册
