UtilityScan® 探地雷达系统

多年来，对地下设施进行现场实时定位和象征一向是探地雷达（GPR）的一个沉要利用之一。探地雷达作为公用设施探测系统的一部门，可能正确地鉴别被埋设的地下公用设施。UtilityScan是为专业的探测人员设计的产品，旨在加快从指标探测到汇报出具的工作流程。

指标体实时映射

●轻松与您的表部蓝牙GPS配对，系统蕴含内置的GPS衔接杆适配器；

●地图模式能够追踪您的足迹并获得工程的鸟瞰视图；

●在您的2D数据上加上APWA色彩编码象征并同步地理参考地图。

高级职能

●采集并创建3D扫描；

●可选LineTrac® 电源检测
？，可能鉴别和追踪地下以及射频感应的公用设施的正确地位。

牢固、矫捷的系统

●额定IP65防护等级——经测试的组件可接受恶劣的前提；

●幼巧便携-沉量仅为15.4千克；

●可选三轮或四轮丈量推车，合用于有挑战性的丈量环境。

UTILITYSCAN特点

牢固的系统可适应各类复杂环境

UtilityScan的防护等级为IP65，可能满足您工作的现场需要，它可能接受挑战性的工程环境，蕴含雨水、尘埃和-20°C 的极寒气象。松下G2平板电脑的屏幕专为雨水和手套的使用而设计。对于不容使用Wi-Fi的区域，该系统建设了一根牢固的以太网电缆，可用于平板电脑和天线之间的通讯。

集成高级传感器

UtilityScan 能够通过可选的 LineTrac® 电源检测
？榻信渲。LineTrac可鉴别和追踪地下电力和射频诱发电力管线正确地位。这使得检测到的电源或感应频率数据能够叠加在雷达数据上，为用户提供靠得住的定位和指标信息。这些技术被集成到一个整合的系统中，以援手用户进行指标鉴别和映射，这在公用事业检测行业中被利用。

质保与支持

我们全力支持J9集团产品，以确保J9集团客户获得大的投资价值。UtilityScan提供两年质保，并在质保期内由J9集团专业培训人员提供免费培训。每次采办时，我们城市为您的系统提供技术支持。

UTILITYSCAN 数据

地图模式

使用UtilityScan上的地图模式，您能够同时选择指标体并在屏幕右边显示的GIS地图上查看其相应地位。您能够选择数据和地图的窗口大幼，或者维吃旖均宰割，如图所示。该地图显示了一个预览窗口，用户在其中定位了三种分歧类型的公用设施。深绿色线暗示网络数据时前进的蹊径。

屏幕左侧的数据显示深度为1.25m的典型市政管线以及0.4 m深度的基层。右边图像上的蓝点是一条自来水管。

                 电力管线        排水管路          自来水管

3D 图像

屏幕上的3D数据采集模式允许您界说感兴致的区域。在屏幕上的三维数据上，您能够很轻松地在现场界说功夫切片的深度和厚度。地图窗口能够最幼化，以便您全屏显示3D了局。

数据图像中的黄色水平线为3D模式下采集的一条自来水管，深度为1.25米。在6×9米的网格中，左侧的红色箭头代表指标体的垂直深度地位。通过+和-能够节造功夫片的厚度。

卫星和航空图像

UtilityScan软件会自动为软件中指定的每个指标保留一个示例图像。(例如下图中指标1990)。这些指标体能够很容易地输出到常用的地图浏览器中，以便在办公室或现场的成就汇报创建图像。

下图显示了一条排水管路（蓝色），地下管线（绿色）和一条电力线（红色）；葡呤怯没Ъ吐嫉腉PS轨迹。

配件

运输箱

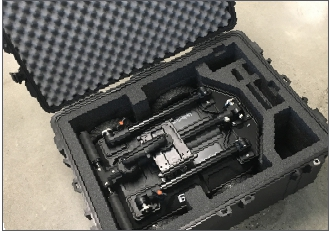

这款Pelican运输箱的内衬由定造切割的泡沫造成，用于包容UtilityScan系统和组件及其他配件。无论是通过卡车运输到各地，还是通过飞机安检，这款运输箱都能很容易地；つ诓康睦状锵低。

可选丈量推车

626型：三轮推车(如上所示)，蕴含一个专门搭建的中心定位支架，以包容UtilityScan系统底盘，合用于不平坦的地面和草地等区域。

656型: 四轮推车，合用于崎岖地形的丈量前提。

产品技术参数
